SC型组合式次氯酸钠发生装置是我厂认真总结国内外现有设备和技术特点，取长补短，精心研究而成的。它是一种简易小型组合式氯剂制备装置。

                                                  目录

简介

编辑

次氯酸钠是强氧化剂和杀毒剂，它是通过取源于广泛价廉的工业盐或海水稀溶液，经无隔膜电解而发生的。为确保次氯酸钠质地新鲜和有较高的活性。保证杀毒效果，本装置一边发生，一边将发生的次氯酸钠投加使用。它与氯和氯的化合物相比，具有相同的氧化性和杀毒作用。

本装置主要用于医院含菌污水处理，电镀含氰废水的处理，还可用于游泳池、生活饮用水、生活污水杀毒、食品加工厂环境和医用器械、饮食店、公共食堂的餐具和饮具杀毒。

随着我国四化建设的发展，这种小型氯剂发生装置必将为我国环境保护工程、水处理杀毒工艺等起到不可忽视的作用。

设备特点

编辑

(一)SC型次氯酸钠发生器为组合形式，盐的溶解，稀盐水的调配，投加计量及次氯酸钠循环发生在一只槽体内进行，投资少、占地省、设置灵活。

(二)发生器为管状、内冷、串开相接的组合形式，发生器阳极以钛为基体，涂二氧化钌，电位低、寿命长。在正常操作情况下．每支每次连续发生200—300小时。次氯酸钠发生过程为隔膜式自然循环形式，因此，盐利用率高，电解过程电流效率高，次氯酸钠产率大，能耗小，运行费用低。

工作原理

编辑

1. 次氯酸钠发生器为组合形式，通过稀盐水计量投加入电解槽，通过硅整流器接通阴阳极直流电源电解生成次氯酸钠。

2. 1公斤次氯酸钠盐耗：4.0-4.2;4.3-4.5KW。

3. 在盐水溶液中含有Na+ 、H-等几种离子，按照电解理论，当插入电极时，在一定的电压下，电解质溶液由于离子的移动和电极反应，发生导电作用，这时CL-、OH-等负离子向阳极移动，而Na+、H+等正离子向阴极移动，并在相应的电极上发生放电，从而进行氧化还原反应，生产相应的物质。

4. 盐水溶液电解过程可用下列反应方程式表示：NaCl=Na++Cl-

5. 阳极电解作用：H2O=H+OH- 2Cl-2e—→Cl2↑ 阴极电解作用：2H-+2e—→H2↑

6. 在无隔膜电解装置中，电解质和电解生成物氢气众溶液里向外逸出之外，其他均在一个电解槽内，由于氢气在外逸过程中对溶液起到一定的搅拌作用，使两极间的电解生成物发生一系列的化学反应，反应方程式如下：

2NaCl+2H2O→2NaOH+H2↑+Cl22NaOH+Cl2→NaClO+NaCl+H2O

7.在无隔膜电解盐水，溶液的总方程式即为上列两个反应式相加得。NaCl+H2O+2F→NaClO+H2↑ 其中：F为法拉第电解常数，其值为26.8安培小时，或96487库伦。

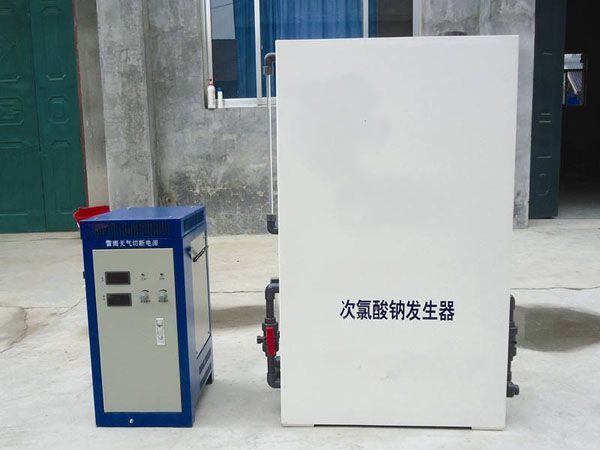

8.次氯酸钠发生器由电解槽、硅整流电控柜、盐溶解槽、冷却系统及配套PUVC管道、阀门、水射器、流量计等组成。将3~4稀盐液加入电解槽内，接通12V直流电源，通过调节电解电流电解产生次氯酸钠，由水射器吸收混合送出杀毒液，或用计量泵计量通过混合器送出杀毒液
